阿仙原1工区その3 / 法面工

ASENBARA SECTION 1-3 — SLOPE WORKS 3D

実施設計図 17枚から作成

県道八重原延岡線 · 阿仙原1工区

道路改良（法面）工事その3

現場吹付法枠工・軽量吹付法枠工・グラウンドアンカー工
実施設計図をもとにした形状確認モデル

アンカー（その3）26本

削孔長計275.5m

現場吹付法枠232m²

軽量吹付法枠115.8m²

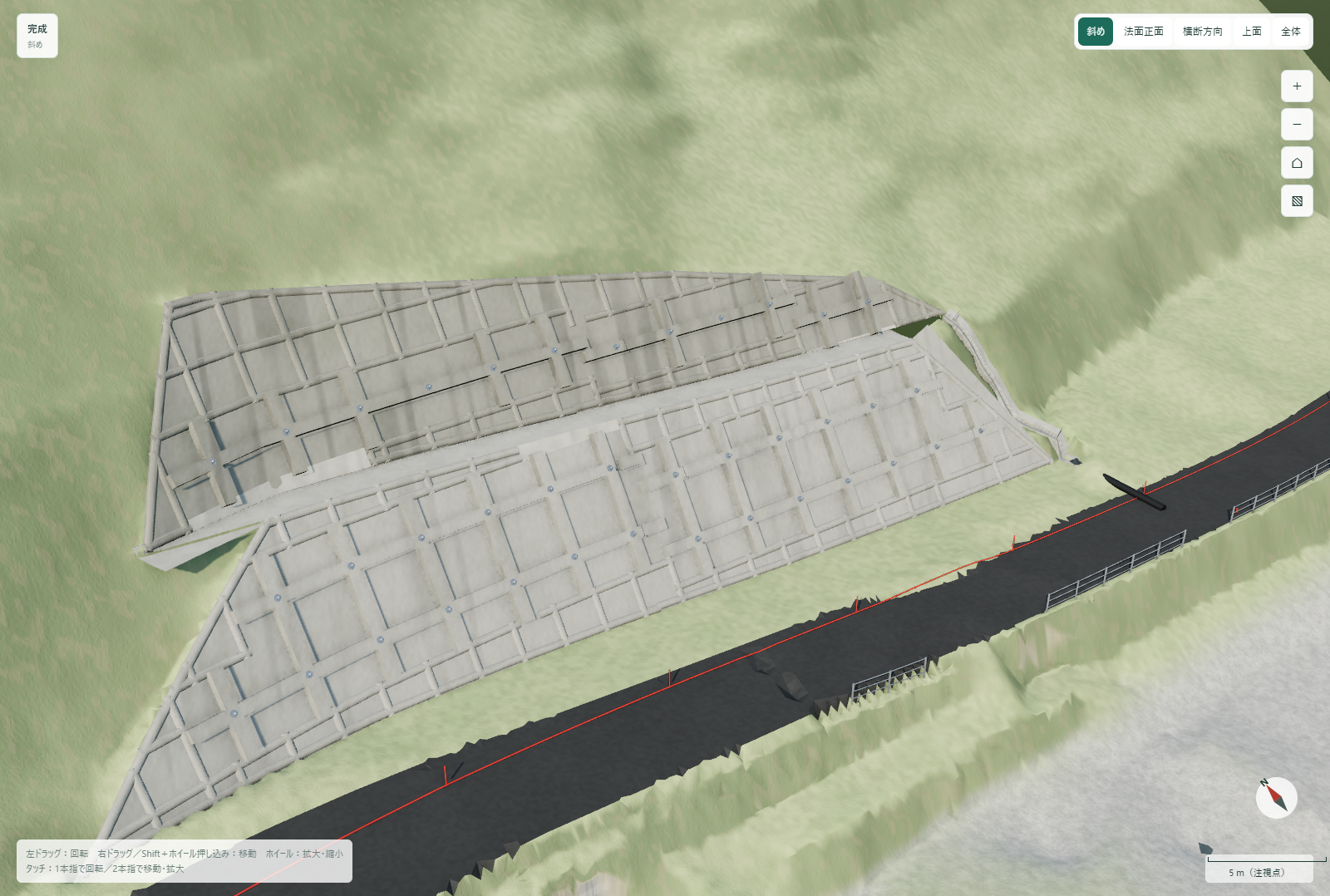

完成：その3の法面工・排水工が出来上がり、仮設防護柵と既設ブロック積を撤去した状態。

地形を半透明にする（地中のアンカーを見る）法枠・吹付を半透明にする測点・アンカー番号を表示部材の輪郭を表示

部材をクリックすると、寸法と参照図面を確認できます。

単位：m／平面：測量座標（X=北・Y=東）
原点：測点 NO.2 X −57605.051 / Y 52853.341
高さ：標高そのまま（画面の y=0 が標高 25.000 m）
中心線：図面の中心線座標と 2.3mm 以内

3Dモデルを読み込んでいます…

左ドラッグ：回転　右ドラッグ／Shift＋ホイール押し込み：移動　ホイール：拡大・縮小
タッチ：1本指で回転／2本指で移動・拡大

5 m
